전압 이상이 초기 H3 로켓 발사 임무의 실패에 기여했습니다. 엔지니어들은 점화 시스템을 검증하고, 고전압 전력망을 모니터링하며, 임무의 성공 여부를 결정할 수 있는 밀리초 규모의 이벤트를 어떻게 포착할 수 있습니까? 미쓰비시 중공업이 일본의 H3 발사체 테스트에서 간트너 인스트루먼트의 Q.bloxx XL DAQ 시스템을 사용하여 중요한 기계 및 전기 데이터를 수집하는 방법을 알아보세요
  • 상세 설명

적용

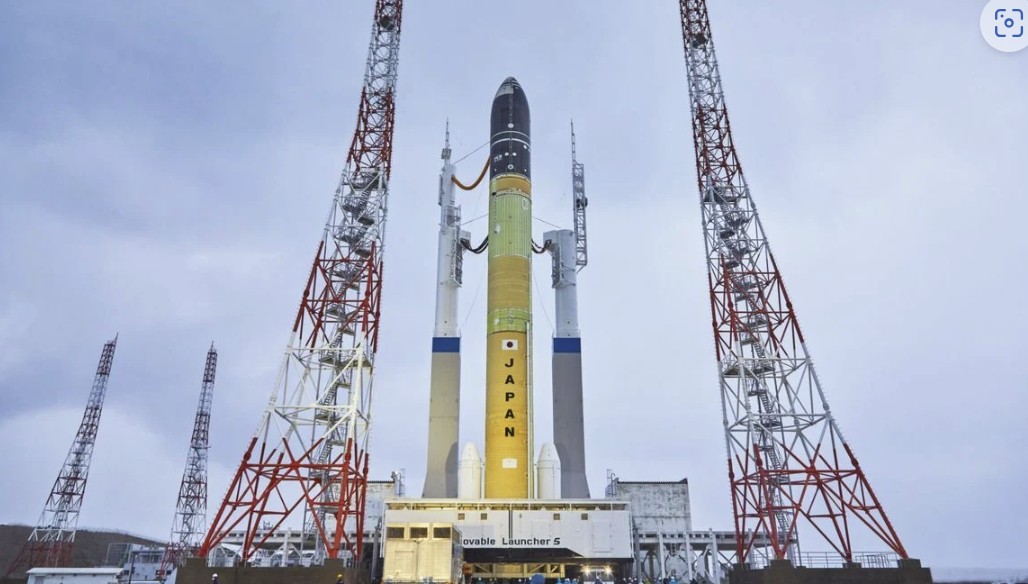

MHI 다시로 시험장에서는 88채널 분산형 Q.bloxx XL 데이터 수집 시스템이 일본 H3 발사체를 구동하는 LE-9 엔진의 점화 및 캡티브 점화 시험을 지원합니다. 이 중요한 시험 동안 엔지니어들은 연소실 압력 급증, 추력 축적, 열충격, 추진제 탱크 역학 등 빠른 과도 현상을 포착해야 하며, 선택된 채널은 최대 100 kS/s의 속도로 샘플링됩니다.

시스템은 시험대 전역에서 기계적 및 전기적 측정값을 모두 획득합니다. 연소실과 극저온 액체 수소 및 액체 산소 탱크에서 나오는 고속 압력 데이터는 가장 까다로운 운항 단계에서 엔진 거동에 대한 통찰을 제공합니다. 동시에 고전압(270 VDC)과 저전압(28 VDC) 배터리 시스템을 모니터링하여 점화 순서, 액추에이터 성능 및 전반적인 전기적 무결성을 검증합니다.

상부 단계 전력 공급 시스템 내 비정상적인 전압 상태와 관련된 초기 H3 비행 이상 현상 이후 전기 모니터링이 특히 중요해졌습니다. 실제 시험 조건에서 전기 성능을 검증함으로써 엔지니어는 비행 전에 잠재적 문제를 식별할 수 있습니다.

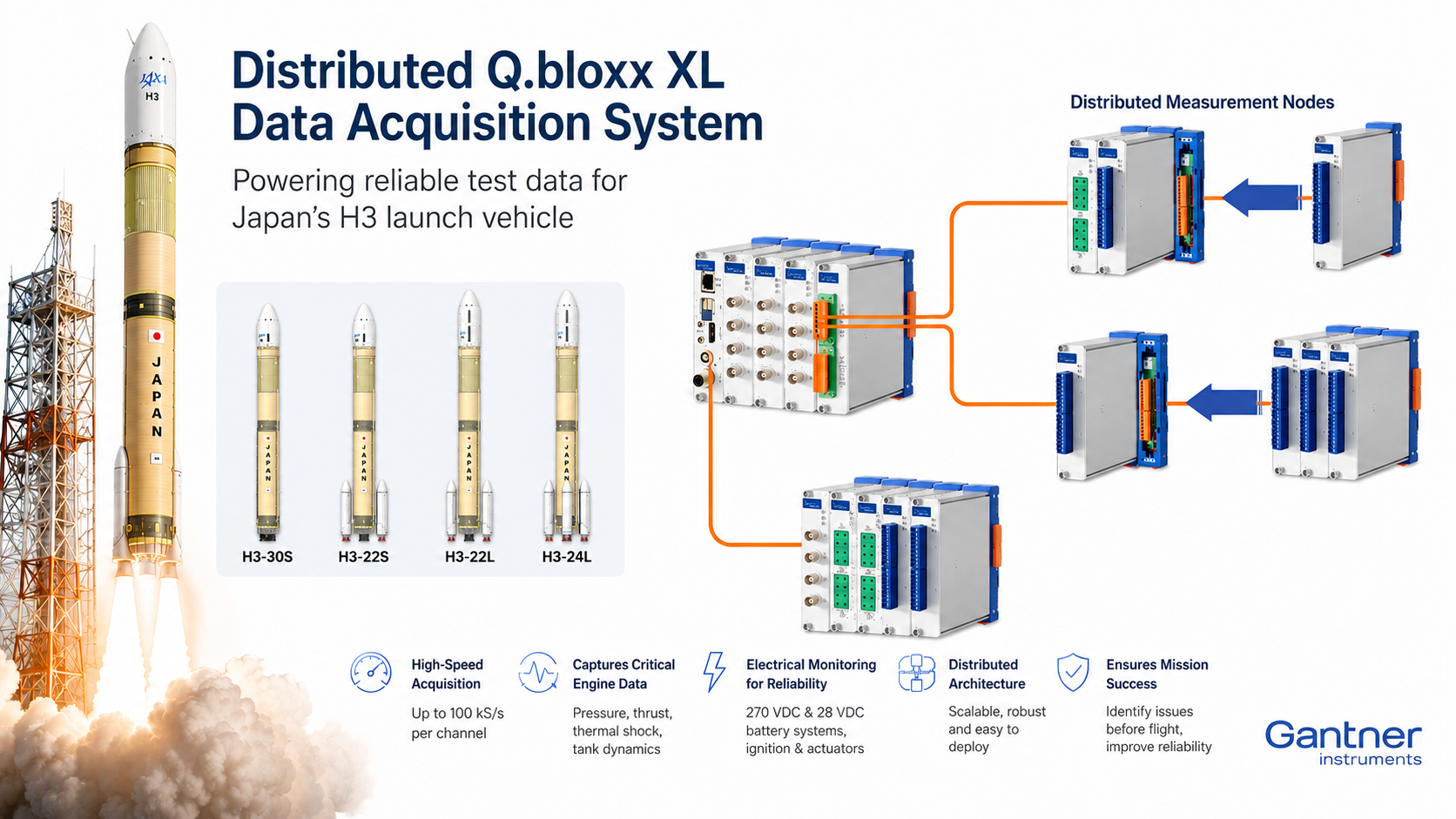

MHI H3 발사체 DAQ 시스템

고객

미쓰비시 중공업(MHI)은 에너지, 항공우주, 방위, 운송, 인프라 및 산업 시스템 분야에서 첨단 솔루션을 제공하는 글로벌 엔지니어링 리더입니다.


DAQ 시스템 납품

  • Q.bloxx XL A101 2대

  • Q.bloxx XL A104 1대

  • Q.bloxx XL A107 5개

  • Q.bloxx XL A108 1대

  • Q.bloxx XL A108-60V 5대

  • Q.bloxx XL A127 SEB 2대

  • 1 x Q.station XB

장점

  1. Flexible 혼합 신호 DAQ
    단일 모듈러 플랫폼 내에서 기계, 전기, 고전압 신호를 측정합니다.

  2. 분산 측정 모듈을
    센서 근처에 배치하여 케이블을 줄이고 잡음을 최소화하며 데이터 품질을 향상시킵니다.

  3. 나노초 동기화
    Ac를 통해 분산된 시험대에 걸쳐 모든 측정 채널의 정확한 시간 정렬을 수행합니다.
