이동 수단 모니터링

이동 수단 모니터링

마차가 끄는 트램부터 오늘날의 지능형 철도 차량까지, 트램 테스트는 많은 발전을 이루었습니다. 현대 트램 c이제 인증을 받으려면 실제 작동 조건에서 전기, 열, 속도 및 위치 데이터를 정확하고 동기화된 측정이 필요합니다. 최신 애플리케이션 노트에서 Skoda Transportation이 Gantner Instruments의 Q.bloxx XL DAQ 시스템을 사용하여 분산 측정을 통해 형식 승인 및 수락 테스트를 간소화하는 방법을 알아보세요.
  • 상세 설명

적용

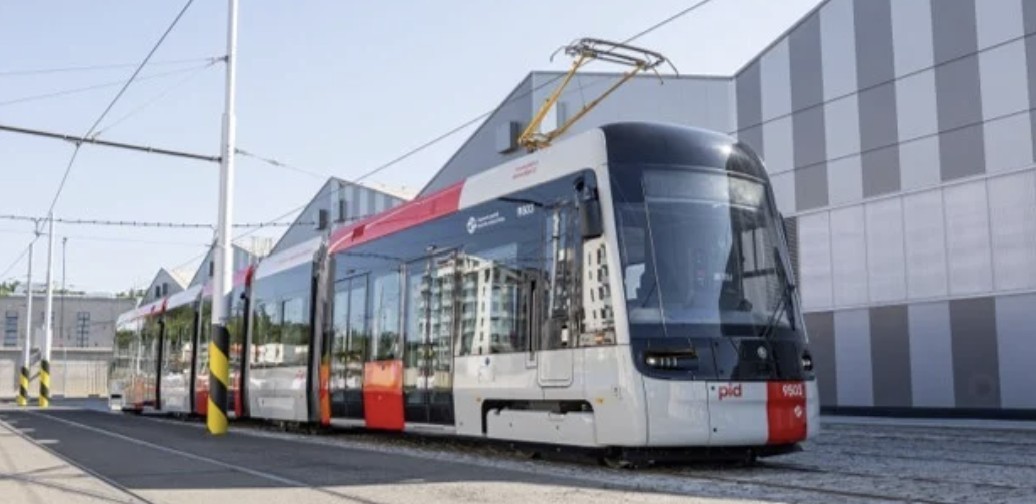

Škoda Transportation은 신규 가동된 트램의 형식 승인 및 인수 시험을 위해 Q.bloxx XL 데이터 수집 시스템을 사용합니다. 이 시스템은 전압(최대 1200 VDC), 전류, 열전대 입력, Pt100 온도 등 전기 및 열 매개변수를 기록합니다. 분산 아키텍처 덕분에 센서 근처에서 측정을 수행할 수 있어 케이블 요구사항, 소음, 설치 비용을 줄입니다. DAQ 시스템은 통합 GPS 수신기를 사용하여 위치와 속도를 추적합니다. 데이터는 로컬에 기록되어 원격 서버로 전송되어 분석, 보고, 추적 가능한 테스트 문서 생성에 사용됩니다.

고객

Škoda Transportation은 체코의 선도적인 철도 차량 및 대중교통 솔루션 제조업체로, 트램, 기차, 메트로 차량, 트롤리버스, 전기 모빌리티 시스템을 글로벌 시장을 생산합니다.


DAQ 시스템 납품

  • 1 x Q.bloxx A108

  • 1 x Q.bloxx A108 60V

  • 1 x Q.bloxx A117

  • Q.bloxx XL A124 2대

  • 1 x Q.bloxx XL A127 2CV

  • 1 x Q.station XB

  • GPS 수신기 1개

  • 1 x GI.bench 라이선스 동글

장점

  1. 유연한 분산 측정
    센서 근처에 설치된 분산 측정 모듈은 케이블을 줄이고 잡음을 최소화하며 설치를 단순화하여 설치 속도 향상, 데이터 품질 향상, 테스트 비용 절감을 가능하게 합니다.
  2. 고전압 및 저전압 측정을 위한 하나의 플랫폼은
    단일 동기화된 측정 시스템을 사용하여 견인 전압, 전류, 제어 신호 및 열 데이터를 동시에 획득하여 복잡성을 줄이고 모든 시험 매개변수에 대한 상관분석을 보장합니다.
  3. 다주파수 측정 단일 DAQ 플랫폼
    은 10 S/s에서 20 kS/s까지 샘플링 속도로 느리게 변하는 신호와 빠른 과도 신호를 포착합니다.

주요 요점

밀리볼트에서 킬로볼트, 10 S/s에서 20 kS/s까지 모든 중요한 매개변수를 완벽하게 동기화되고 추적 가능한 데이터로 포착하는 단일 확장 가능한 플랫폼을 제공하여 철도 테스트 프로젝트를 성공적으로 성공시키세요.
