소형 무선 진동 기록기 (Tiny- Wireless Vibration Recorder)

- 매우 소형 3축 충격 및 진동 무선 기록기 - 최소 6시간 이상 기록 - 통신, 와이파이, 케이블 불필요 - 여러 대의 기록기 연결 가능 - 동기화 시간 < 1ms - 무료 Recovib Suite 소프트웨어 제공 - 낮은 노이즈 - 2~50 μg - "빠르고 대충" 진동 모니터링 및 진단에 좋음 - DC to 250Hz 대역폭 - 측정 범위: 2/6G(동일 센서)± 15G, 또는 ±200G - 초당 채널당 1024개의 가속 값 기록 - 원격 진동 진단/컨설팅 - IP65 등급 방수/방진

상세 설명

무선 진동 기록기

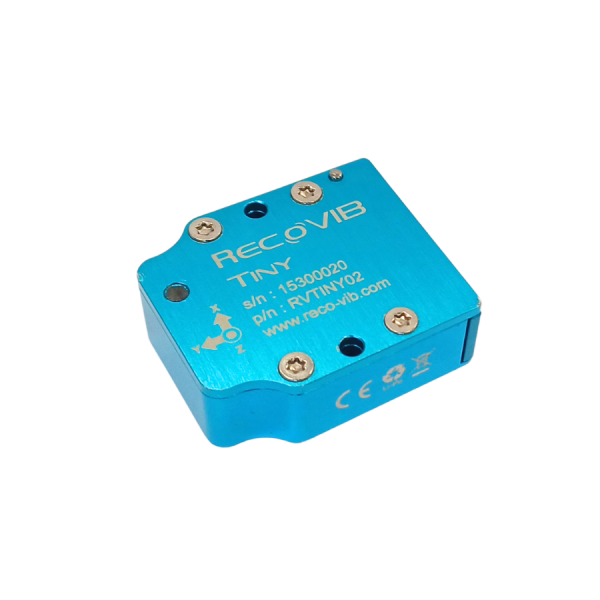

Recovib TINY

시장에서 가장 작은 무선 충격 및 진동 기록기

RECOVIB Tiny는 3축 충격 및 진동 기록기입니다. 케이블, 와이파이, 조회 박스 없이 측정값을 보드에 저장하고, USB 포트를 통해 무료 Recovib Suite 소프트웨어나 전용 앱으로 몇 초 만에 설정할 수 있습니다. 여러 유닛이 동시에 동기화되어 기록할 수 있어, 교량이나 보행로와 같은 대형 구조물에서 모달 분석과 작동 편향 형태 분석이 가능합니다. 라인업은 Tiny와 새로운 Tiny S2 두 가지 모델로 구성되어 있습니다.

3축

무선

자율

콤팩트

사용하기 쉬움

신세대new

Tiny S2, 차세대 진동 기록기

24시간 자율성
1,000 Hz 대역폭, 최대 4 kHz까지 샘플링
5분 이내에 24시간 캠페인 다운로드
세 가지 추가 녹화 모드: 주기적, 트리거, 수동

TINY S2를 발견하세요

개요

어떻게 작동하나요?

Tiny는 측정값을 보드에 저장하는 진동 기록기로, 통신, 와이파이, 케이블이 없습니다. 진동 진단에 매우 실용적이며, 작동 방식 덕분에 측정 수행 시 상당한 시간 절약 효과를 제공합니다.

Tiny의 내부 시계는 측정을 프로그래밍하는 장치의 시간과 동기화되어 있습니다.

여러 센서를 같은 시간 슬롯에 맞게 프로그래밍할 수 있습니다. 이 경우 녹음기들은 다중 지점 측정을 위해 서로 동기화됩니다.

동기화의 품질은 모델에 따라 다릅니다. 정확한 오프셋 및 드리프트 수치는 모델 비교를 참조하세요.

1
연결 및 구성
녹음기를 USB에 연결하고 Recovib Suite나 Tiny 앱으로 몇 초 만에 캠페인을 설정할 수 있습니다.
2
현장 배치(무선 측정)
녹음기를 구조물이나 기계 위에 올려놓으세요. 케이블도 없고, 와이파이도 없고, 조회용 박스도 없어요.
3
측정 후 재연결
책상으로 돌아와 PC는 녹음기를 외부 저장 장치로 인식합니다.
4
데이터 다운로드 및 분석
Recovib Suite와 Tiny 앱에서 데이터를 직접 분석하거나, 서드파티 소프트웨어로 변환해 분석할 수 있습니다.

제품군

TINY의 두 가지 모델

모델 비교

두 모델 모두 여전히 이용 가능합니다. 측정 캠페인에 맞는 특성을 비교해 선택하세요.

특징	TINY	TINY S2NEW추천
측정 범위	± 2/6g, ± 15g, ± 200g	± 4/8/16 g (소프트웨어 선택 가능)
유용한 대역폭	250 Hz	1000 Hz
샘플링 주파수	1024 Hz 고정	100 / 500 Hz, 1 / 2 / 4 kHz
저장시간(연속적)	6시간	24시간, 주기 모드에서는 최대 14일까지
저장 모드	연속	연속, 주기, 트리거, 수동
저장 크기	2GB	8GB
다운로드	≈ 6시간 녹화에 2시간	24시간 녹화에 5분
초기 동기화 오프셋	< 4ms	< 1ms
동기화 드리프트	1 ms/h	0.3 ms/h
커넥터	마이크로 USB	USB-C
보호	IP65	IP65

저장 구성

레코딩 모드

타이니는 연속적으로 녹음하며, 타이니 S2는 주기적인 샘플링, 임계값 트리거, 자석 구동 수동 시작/정지 기능을 추가합니다.

연속 모드

처음부터 끊김 없는 획득. 모달 분석과 짧은 고해상도 캠페인에 이상적입니다.

TinyTiny S2

주기 모드

수면 단계와 번갈아 창을 기록하여 장기 모니터링을 위해 최대 14일까지 자율성을 연장합니다.

TinyTiny S2

트리거 모드

녹음기는 작동 상태를 유지하며 진동 임계값이 초과될 때만 기록합니다. 중요한 사건만 캡처하며, 사전 트리거가 적용됩니다.

TinyTiny S2

수동 모드

녹화는 수작업으로 시작하고 중지하며, 끝에 자석이 부착된 스틱이 센서의 전용 표면에서 감지되면 즉시 시작/중지 버튼 역할을 합니다. 현장에서 조작자 주도 측정 시퀀스에 유용합니다.

TinyTiny S2

소프트웨어

측정값을 구성하고 분석하세요

Recovib Suite 소프트웨어

녹음기 설정, 캠페인 다운로드, 측정 분석이 가능한 무료 데스크톱 소프트웨어입니다.

추가 정보다운로드

Recovib Tiny App

구글 플레이에서 사용할 수 있는 무료 전용 앱으로, 스마트폰에서 직접 녹화를 시작할 수 있습니다.

추가 정보구글 플레이 열기

자주 묻는 질문

자주 묻는 질문

다음 측정 캠페인 전에 Tiny와 Tiny S2에 대해 알아야 할 모든 것.

작은 200g 녹음기(또는 쇼크 종류에 따라 15g도 포함)가 이런 용도에 적합하며, 이미 여러 사례를 겪었습니다.

하지만 대역폭(0-250Hz) 때문에 4ms 미만일 경우 충격을 감지할 수 없으며, 그렇지 않으면 저역 통과 필터가 250Hz에서 충격을 낮출 수 있다는 점을 고려해야 합니다.

4ms < 충격 현상의 경우, 유선 가속도계(더 높은 대역폭)를 사용하는 또 다른 방법이 있지만, 구현이 더 복잡합니다(유선 DAQ의 필요성).

Tiny에서는 배터리가 가득 찼을 때 최대 녹화 시간이 최소 6시간 이상입니다. 이 제한은 메모리 때문이 아니라 배터리 문제에서 비롯된 것입니다.

또한 Tiny가 프로그래밍되면 이미 배터리 소모가 발생해 측정 시간과 거의 같아 녹음 시간을 줄일 수 있다는 점도 고려해야 합니다.

Tiny S2는 연속 모드에서 약 24시간, 주기 모드에서는 최대 14일까지 사용할 수 있습니다.

경우에 따라 녹화 시간을 늘릴 수도 있습니다. 이는 특정 버전의 Tiny를 사용하고 병렬로 또 다른 배터리를 추가하는 것을 포함합니다. 이 녹음기는 녹음 주파수에 따라 하드코드 기록 시간도 갖게 됩니다:

1024Hz 샘플링 주파수와 250Hz 대역폭에서 48시간
512Hz 샘플링 주파수와 125Hz 대역폭에서 96시간

Tiny 에서는 48시간(또는 96시간) 전체 다운로드 시간은 약 2시간 정도 걸릴 수 있다는 점을 참고해 주세요. 제안이 필요하시면 언제든지 연락해 주세요.

Tiny 자이로를 개발함으로써 Tiny에 자이로스코프를 추가했습니다. 이 센서는 X축과 Z축 두 축의 진동과 Y축을 대체하는 속도를 제공합니다.

두 버전 모두 Recovib Suite 소프트웨어에서 Recovib Tiny를 사용합니다. 자이로 부분의 경우 실제 단위는 [tr/min]이지만, Recovib 뷰어에 표시되는 단위는 [m/s²] 단위라는 점을 참고하세요. 현재로서는 다른 유닛으로 다른 그래픽 축을 만들 가능성이 없습니다.

Tiny의 대역폭은 DC에서 250Hz로 제한됩니다. Tiny S2는 DC까지 1,000Hz까지 확장하며, 샘플링 주파수는 100Hz에서 최대 4kHz까지 조절 가능합니다.

네. 이 센서는 여러 센서를 동시에 동기화하여 사용할 수 있는 유일한 진동 및 충격 기록기 유형으로, 교량이나 보행로와 같은 대형 구조물에 대한 모달 분석 및 작동 편향 형태 분석을 수행할 수 있게 합니다. Tiny에서는 동기화 속도가 1ms 이내이고, Tiny S2에서는 0.3ms/h 드리프트가 1ms 이하입니다.
