IAC: 대부분의 용도에서 일반 사용 (노이즈 <50μg/√Hz), IAC-MR: 저잡음이 필요한 응용 분야(<25μg/√Hz), IAC-HiRe: 매우 낮은 잡음(<10μg/√Hz)이 필요한 응용 분야, IAC-UHRS: 매우 높은 해상도/지진 관측(노이즈 <2μg/√Hz), IAC-CM: 기계 모니터링용, 더 높은 대역폭(최대 24kHz)

매우 높은 해상도/지진 관측 1축 가속도계 [4-20 mA] (IAC-UHRS-I-01)

매우 높은 해상도/지진 관측 1축 가속도계 [4-20 mA] (IAC-UHRS-I-01)

• 1축, 초저잡음, 초고해상도, 지진 관측 • PLC 또는 패널 미터와 같은 표준 제어 및 측정 장비에 직접 연결 가능 • 4-20mA 신호 컨디셔닝 내장 • 갈바닉 절연 • 역극성 보호 • 컴팩트하고 견고한 설계 • 보호 등급 IP67
  • 상세 설명

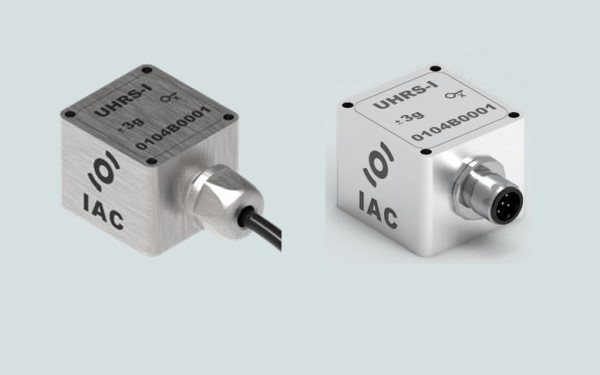

매우 높은 해상도/지진 관측 1축 가속도계 [4-20 mA 출력] - IAC-UHRS-I-01


특징


• 1축

• 초저잡음, 초고해상도, 지진 관측등이 필요한 응용 분야(<2μg/√Hz)

• 측정 범위: ± 3g, ± 5g

• PLC 또는 패널 미터와 같은 표준 제어 및 측정 장비에 직접 연결 가능

• 4-20mA 신호 컨디셔닝 내장

• 갈바닉 절연

• 역극성 보호

• 컴팩트하고 견고한 설계

• 보호 등급 IP67


  사양



용도별 센서 종류

  • IAC: 대부분의 용도에서 일반 사용 (노이즈 <50μg/√Hz)
  • IAC-MR: 저잡음이 필요한 응용 분야(<25μg/√Hz)
  • IAC-HiRe: 매우 낮은 잡음(<10μg/√Hz)이 필요한 응용 분야
  • IAC-UHRS: 매우 높은 해상도/지진 관측(노이즈 <2μg/√Hz)
  • IAC-CM: 기계 모니터링용, 더 높은 대역폭(최대 24kHz)




    주문안내: 아래 주문코드에 따라 주문해주십시오.



설명

RECOVIB 가속도계는 실험실용 가속도계(종종 비싸고 취약하며 보호가 약한)와 기능용 가속도계의 견고함(때로는 저렴하지만 소음이 많고 정확도가 낮음)의 간극을 메웁니다.

저희 진동 가속도계는 다양한 응용 분야에 배치될 수 있습니다.

주요 장점은 다음과 같습니다:

  • 전체 대역폭 신호 공급 (모든 정보 이용 가능)
  • 여러 출력 신호가 제공되었습니다
    • 직류 4-20mA (150m> 매우 긴 케이블 사용 가능성)
    • 차동 전압(소음 내성 증가)
    • 전압 (설치가 쉽고 다양한 기기와 호환됨)
  • DC에서 다양한 용도를 포괄하기 위해 넓은 범위와 대역폭을 제공합니다.
  • 주파수를 정확히 타겟팅하기 위한 가능한 필터 설정
  • 스테인리스 스틸 또는 알루미늄 견고한 케이싱
  • 케이블 글랜드 또는 M12 케이블 출력(관련 케이블 전달 – 길이에 상관없음)

응용 분야

  • 교통: 철도, 해양, 항공
  • 배관 및 펌프
  • 공작기계
  • 토목공학
  • 종이 / 인쇄기
  • 반도체
  • 에너지: 풍력 터빈(해상 포함), 발전소
  • 천문학

내부 신호 조절

진동 센서에서 오는 신호는 가속도계 유닛 자체에 의해 증폭 및 조건화된 후, 교란된 산업 매체를 통해 데이터 수집 시스템으로 전달됩니다.

갈바닉 절연

RECOVIB® 가속도계는 신호 도체의 갈바닉 절연을 제공합니다. 따라서 추가적인 격리 모듈은 필요하지 않습니다.

여러 센서를 여러 위치에 분산시키고 동일한 획득 시스템에 연결할 수 있으며, 무거운 전기 부하가 가까이 작동해 높은 접지 전위 차이가 있는 환경에서도 신호 저하 없이 가능합니다.


보호 수준

RECOVIB® 가속도계는 IP67의 진입 보호 등급으로 밀폐되어 있습니다. 해양 환경용 316L 스테인리스 스틸, 진공 적용용 특수 케이블과 같은 특수 보호 재료를 사용하여 맞춤형 유닛을 설계하고 개발할 수 있습니다.


MEMS 가속도계란?

MEMS 가속도계는 가속도, 중력, 충격, 진동 등 선형 운동을 측정하는 고체 상태 장치입니다. MEMS는 Micro Electro Mechanical System의 약자입니다. 이들은 마이크로 가공된 실리콘 구조와 함께 집적 회로를 사용하여 변환을 수행하며, 기계적 요소와 전기적 요소를 결합합니다.


왜 MEMS 가속도계를 사용할까요?

마이크로메가 다이내믹스는 구조 진동에 특화되어 있어 종종 매우 낮은 주파수에 사용합니다.

그러므로 가속도계 범위에 정전용량 MEMS 기술을 선택했는데, 이는 평탄한 잡음 스펙트럼을 제공하여 저주파 측정에 더 좋고 직류에 매우 가까운 거리까지 측정할 수 있기 때문입니다.

이 기술은 Vib@work 제품군에서도 사용되고 있지만, 핸드암 모델에는 충격 측정에 더 적합하고 직류 이동이나 플래시 효과가 없는 압저항 MEMS 가속도계를 선택했습니다.


MEMS 가속도계는 어떻게 작동하나요?

MEMS 가속도계의 기본 원리는 가해진 힘이나 가속도에 반응하여 질량이 변위하는 것입니다. 이 변위는 두 판 세트 간의 정전용량을 변화시키며, 이를 측정하여 가속도의 크기를 알 수 있게 합니다.


마이크로메가 가속도계의 장점은 무엇인가요?

  • 저주파(직류 측정)에서 가장 잘 작동합니다.
  • 잔류 잡음 스펙트럼이 평평하게 유지되어(따라서 저주파에서 더 좋습니다)
  • 정확한 레벨링 없이도 설치할 수 있습니다
  • 표준 센서에 대해 더 저렴한 가격을 제공합니다
  • 4-20mA 신호를 출력할 수 있습니다
  • 전체 대역폭 신호를 생성합니다
