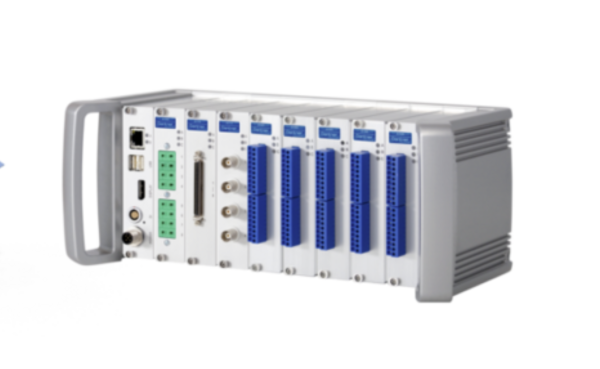

모듈형 다채널 진동 데이터로거 (Modular base multi-channel Vibration)

간트너 인스트루먼트의 진동 측정 솔루션은 모든 센서와 연결할 수 있는 적응형 하드웨어로, 모든 진동 테스트 요구에 맞추어 제공되는 맞춤형입니다.

상세 설명

간트너 인스트루먼트의 진동 측정 솔루션

간트너 솔루션은 모든 진동 모니터링 애플리케이션에 대해 타의 추종을 불허하는 유연성, 연결성 및 지원을 제공하도록 설계되었습니다:

유연한 통합: 모든 센서와 연결할 수 있는 적응형 하드웨어로, 모든 진동 테스트 요구에 맞춰 맞춤형입니다.
현대적 연결성: API, 필드버스 인터페이스, DDS와 같은 프로토콜을 활용하여 원활한 시스템 통합을 지원합니다.
전문가 지원: 진동 분석에 완벽하게 맞게 시스템이 구성되도록 전담 지원을 제공합니다.
미래 대립: 상향 호환성과 평생 보정 지원 가능한 확장 솔루션.

진동 모니터링에서의 데이터 분석 및 해석

진동 센서가 데이터를 수집한 후에는 데이터 수집 하드웨어와 소프트웨어가 이 데이터를 실행 가능한 인사이트로 전환하는 역할을 맡게 됩니다.

주파수 영역 인사이트를 위한 FFT 분석

고속 푸리에 변환(FFT) 분석은 진동 분석에서 시간 영역 신호를 주파수 영역으로 변환하는 데 사용됩니다. 이를 통해 진동 신호의 구성 주파수를 드러내어 정렬 불균형, 불균형, 베어링 결함과 같은 문제를 식별하고 진단하는 데 도움을 줍니다.

예측 유지보수를 위한 트렌드 모니터링

진동 데이터를 지속적으로 모니터링함으로써 악화되는 조건을 나타내는 추세를 식별할 수 있습니다. 이러한 예측 유지보수 접근법은 고장 발생 전에 개입할 수 있게 하여 다운타임과 유지보수 비용을 크게 줄입니다.

데이터 관리 및 시각화

첨단 데이터 수집 시스템은 수집된 방대한 양의 진동 데이터를 관리할 수 있는 포괄적인 도구를 제공합니다. GI.bench와 같은 소프트웨어 솔루션은 직관적인 시각화를 가능하게 하여 진동 분석 결과를 해석하고 정보에 입각한 결정을 쉽게 할 수 있게 합니다.

통계 기능 및 경보 관리

통계 함수를 구현하는 것은 모니터링되는 시스템의 전반적인 건강 상태를 이해하는 데 도움이 됩니다. RMS, 피크 및 기타 통계 매개변수를 시간에 따라 계산하면 비정상적인 상태를 강조하여 즉각적인 조치를 위한 경보를 발령할 수 있습니다.

산업 시스템과의 통합

진동 모니터링 시스템과 광범위한 산업 제어 시스템의 통합은 운영 통찰력을 향상시킵니다. 이러한 총체적 접근법은 진동 데이터가 산업 운영의 전반적인 효율성과 안전성에 기여하도록 보장합니다.

고급 기능을 통한 진동 분석 강화

Gantner Instruments의 진동 측정 솔루션은 FFT 분석, 추세 모니터링, 그리고 GI.bench 소프트웨어를 통한 종합적인 데이터 관리 등 고급 분석을 수행할 수 있도록 지원합니다. 이를 통해 데이터 수집뿐만 아니라 예측 유지보수와 고장 탐지를 위한 통찰력 있는 분석도 가능하게 합니다.

Q.station X와 GI.bench 소프트웨어는 심층 진동 분석을 위한 고급 기능을 제공합니다

FFT 분석 및 추세 모니터링

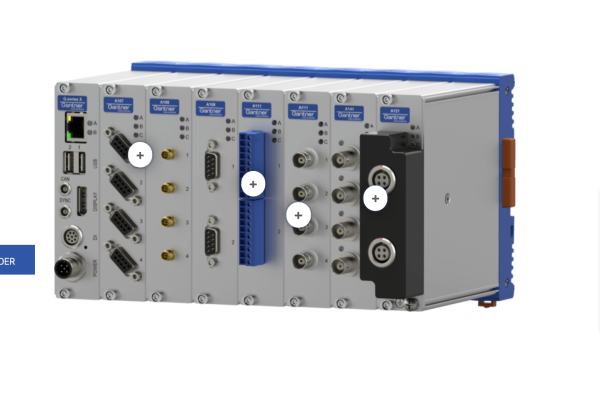

저희의 진동 측정 입출력 모듈은 강력한 데이터 수집 컨트롤러와 스마트 엣지 장치인 Q.station X에 연결할 수 있습니다. Q.station X는 진동 데이터를 평가하여 저장된 데이터 포인트 수를 줄이고, 연결된 컴퓨터와 독립적으로 경고나 경보를 알릴 수 있습니다.

다음 매개변수들은 시간 영역에서 계산할 수 있습니다:

RMS
Peak
피크투피크
Crest
커토시스

이 매개변수들은 주파수 영역에서 평가됩니다:

RMS (스펙트럴 밴드, 광대역)
진동 속도
진동 변위
최대 진폭 @ 주파수
FFT 스펙트럼과 다양한 추세 매개변수

이 파라미터들은 산술 변수나 GI.bench의 FFT 설정을 통해 쉽게 구성할 수 있습니다. 이 매개변수를 사용해 원시 데이터 저장을 트리거 전후의 조건으로 설정할 수 있는데, 이는 원시 값이 중요한 상황이 발생할 경우에만 저장되기 때문에 데이터 볼륨을 낮게 유지하는 데 도움이 됩니다.

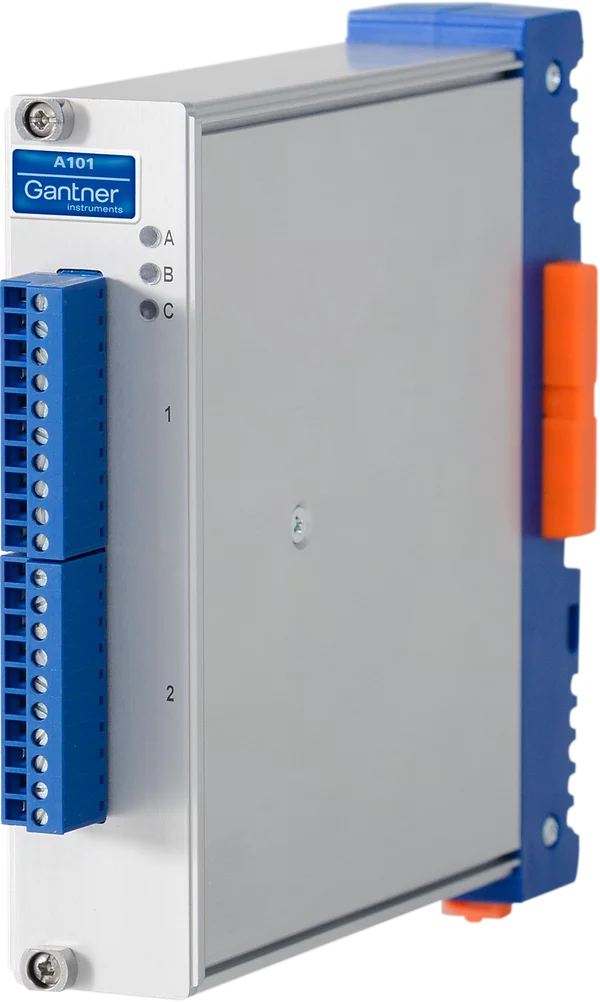

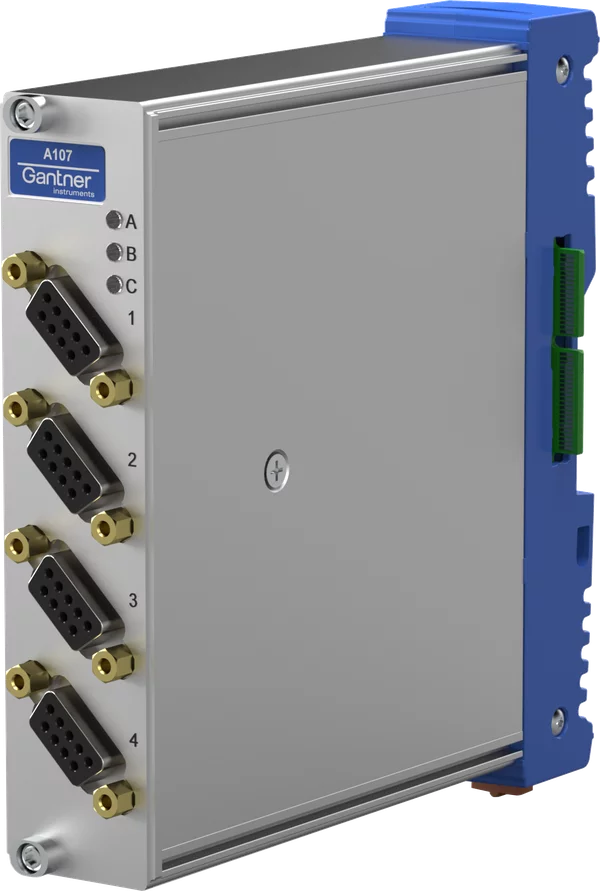

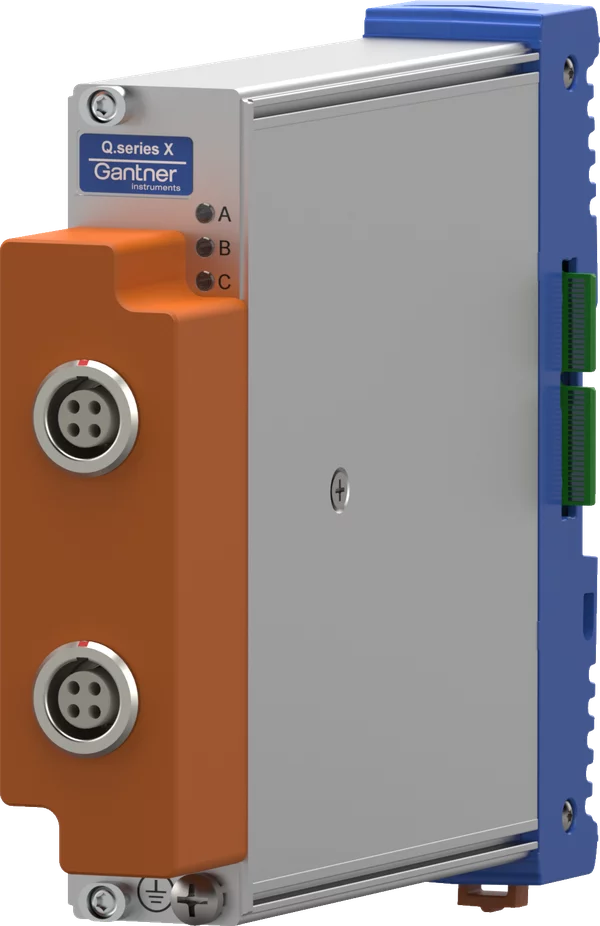

진동 측정 입출력 모듈에 대한 자세한 정보는 여기에서 확인해 보세요.

장기 분석을 위한 통계 함수

장기 추세 분석을 위해 최대값, 최소값, 평균, 표준편차와 같은 추가 통계 함수도 제공됩니다. 이러한 함수들의 도움으로 RMS, 피크, 유효 진동 속도와 같은 매개변수로부터 추세를 도출할 수 있습니다. 통계 함수 계산 시간은 개별적으로 설정할 수 있는데, 예를 들어 1분 동안 최대 RMS 값을 설정할 수 있습니다.

데이터 저장, 관리 및 시각화

컴퓨터 수준에서의 데이터 저장 및 시각화를 위해 저희는 GI.bench 소프트웨어를 제공합니다. 이 강력하고 잘 설계된 소프트웨어는 단순히 측정 체인을 구성하는 도구 그 이상입니다. 이 도구는 서로 다른 컨트롤러의 데이터 스트림을 병합하거나, 윈도우 기반 사용자 인터페이스와 독립적인 이중화되고 확장 가능한 스토리지 플랫폼을 포함한 데이터 저장 및 관리 기능을 제공합니다.

많은 데이터 포인트를 시각화하고 개요 대시보드를 제공하기 위해 GI.bench는 자신의 강점을 강조합니다. YT / XY 차트, 게이지, 막대 그래프, 하단, 슬라이더 등 직관적인 드래그 앤 드롭 그래픽 요소 덕분에 대시보드를 몇 초 만에 설정할 수 있습니다. 측정 시스템이나 이미 평가된 변수의 채널을 드래그 앤 드롭으로 그래픽 요소에 적용할 수도 있습니다. IP 카메라에서 촬영한 사진이나 영상 스트림을 대시보드에 통합하여 측정 세팅의 완벽한 개요를 보여줄 수 있습니다.

예를 들어, 팀과 측정 데이터를 공유하거나 모든 데이터를 동시에 시각화하기 위해 여러 화면이 필요하다고 가정해 봅시다. 그럴 경우, 표준 웹 브라우저를 사용해 DAQ 시스템과 뷰 대시보드에 쉽게 연결할 수 있습니다.
