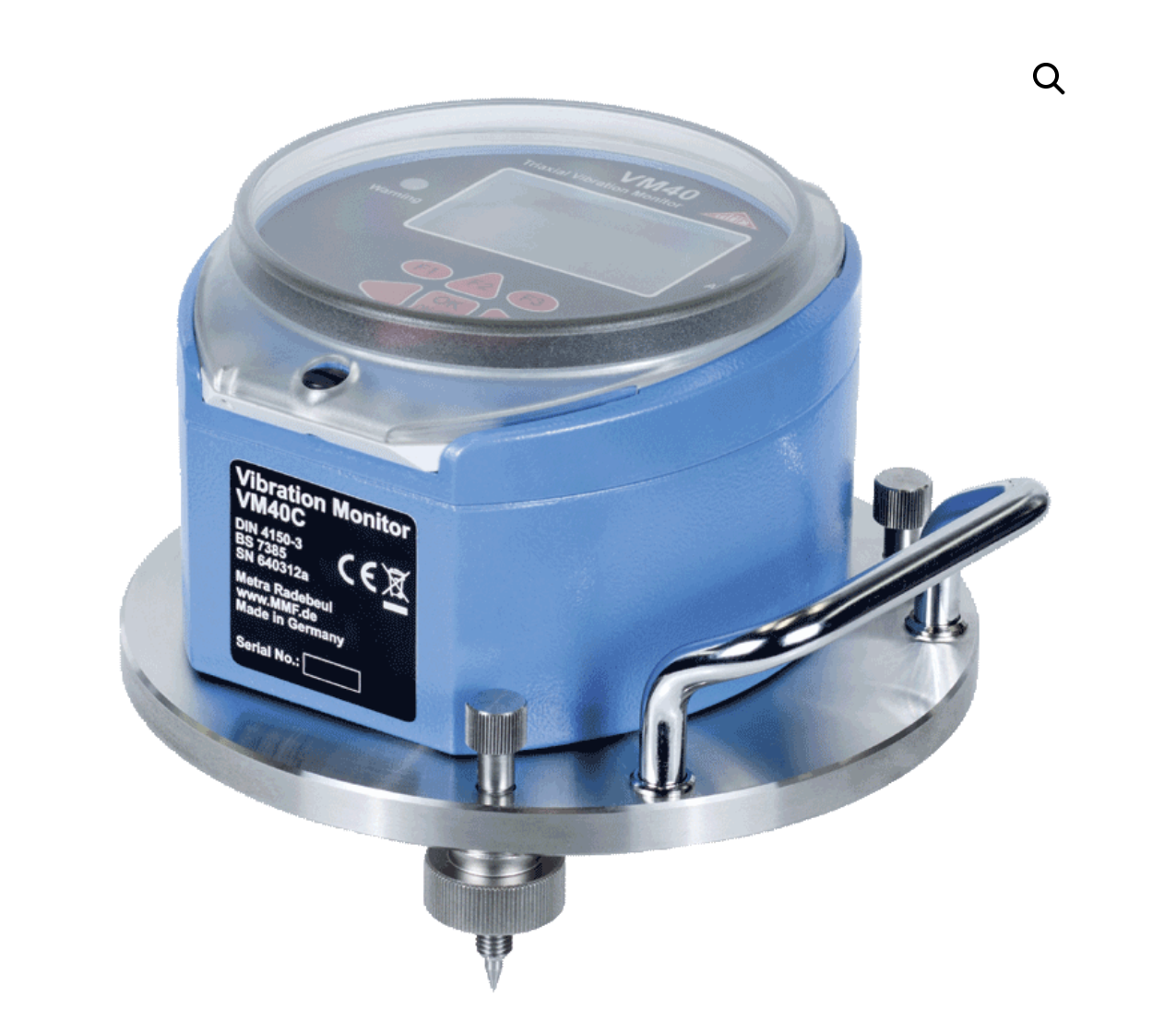

건물 및 구조물 진동 모니터 (VM40C)
적용 분야
● 건물 및 대형 구조물의 3축 진동 측정 및 모니터링에 필요한 모든 응용분야
● 진동으로 인한 건물 손상 방지
● 건설 공사 중 진동 모니터링
● 데이터 기록 및 인터넷 SMS를 통한 원격 알림 기능을 갖춘 자율 작동
● 지원 표준: DIN 4150-3; BS 7385; SN 640312a; Circulaire du 23/07/86
● 원격 모니터링 기능
- 상세 설명
특징
● 고감도 3축 가속도계 내장
● 진동 값, 주파수 및 스펙트럼 그래프를 표시하는 대형 LCD
● FFT를 이용한 주파수 검출
● 안전 장치 내장 사용자 안내 기능
● 수만 건의 측정값을 저장할 수 있는 시간 및 이벤트 트리거 데이터 로거
● 옵션 VM40-MODEM을 통해 AskSensors 및 ThingSpeak IoT 센서 데이터 플랫폼과 데이터 연결 가능
● VM40-MODEM을 통한 알람 발생 시 타임스탬프가 포함된 측정값 SMS 전송 기능
● 건설 장비 운전자 등을 위한 라디오 제어식 경광등 VM40-R (옵션 액세서리)
● 외부 알람 장치(예: 경보등 VM40-L) 연결용 릴레이 출력
● 저장된 측정값을 PC 소프트웨어로 전송하기 위한 USB 인터페이스
● 장시간 작동 가능한 내장형 충전식 배터리
● 견고하고 방수 기능이 있는 알루미늄 케이스
● 다양한 바닥 유형에 맞게 교체 가능한 받침대가 있는 삼각대 바닥판 (옵션)\
● 웹 브라우저를 통한 원격 모니터링을 위해 IoT 센서 데이터 플랫폼인 AskSensors와 ThingSpeak에 연결됩니다.
기술적 세부 사양
| 지원되는 표준 | BS 7385, 1986년 7월 23일 Circulaire, DIN 4510-3, SN 460312A |
|---|---|
| 측정자 | 최대 가속도 값, 최고 속도 값 |
| 거리 가속도 측정 | 0.01 .. 15 m/s² |
| 거리 속도 측정 | 0.1 .. 2400 mm/s |
| 주파수 범위 (-3 dB) | 0.8 .. 100 Hz, 0.8 .. 395 Hz, 5 .. 150 Hz |
| 출력물(들) | 릴레이, 시리얼 |
| 전원 공급 | 5V (USB), 충전식 배터리 |
