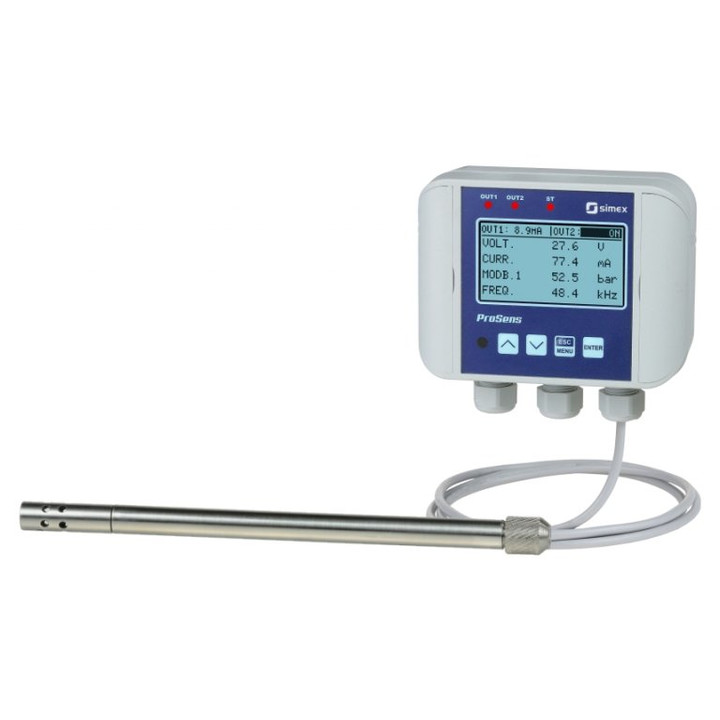

케이블 온습도 프루브 Ø12 mm, L=300 mm (ProSens QM-622)
- 하나의 패키지에 송신기, 디스플레이, 미터 및 컨트롤러
- 온도 또는 습도 케이블 프로브, Ø12 mm, L=300 mm, 스테인리스 스틸 316L 프로브 및 필터 캡
- 1 또는 2개의 범용 입력: 0/4-20mA, 0-10V, 0-150mV, RTD 또는 TC
- 0, 1 또는 2 REL 출력(전자 NO)
- 0, 1 또는 2개의 아날로그 출력, 패시브 또는 액티브
- RS-485 / 모드버스 RTU
- 옵션: 매우 선명한 2.9인치 그래픽 LCD 디스플레이, 128 x 64 포인트, 백라이트 포함
- 무료 구성 소프트웨어 S-Config
- 상세 설명
Description
ProSens는 센서, 컨버터, 미터 및 컨트롤러 기능을 통합한 최신 산업용 기기의 새로운 라인입니다. 최신 소형화 기술을 사용하는 이 소형 기기는 1개의 독립 범용 입력, 2개의 바이너리 또는 2개의 아날로그 출력, Modbus 프로토콜이 있는 통신 포트 RS-485를 장착할 수 있습니다.
모델 QM-622에는 온도 또는 습도 케이블 프로브, Ø12 mm, L=300 mm, 스테인리스 스틸 316L 프로브 및 필터 캡이 있습니다.
내장된 대형 디스플레이 및 출력 신호는 ProSens 라인 장치가 제어 시스템에서 애플리케이션을 찾을 수 있음을 의미합니다. ProSens가 독립 실행형 컨트롤러로 작동할 수 있는 많은 산업 애플리케이션이 있습니다. 또한 대규모 네트워크의 일부인 Modbus 프로토콜을 통해 마스터 장치와 협력할 수 있어 분산 모니터링 시스템을 위한 완벽한 도구입니다.
 |
Specification
| 프로브 유형 | cable probe L=300 mm, Ø 12 mm, stainless steel 316L probe and filter cap |
| 프로브 매개변수 | temperature: -50...120°C (typ. error ±0.5°C @ -10...+80°C) temperature and humidity: temperature measuring range: -40...120°C (typ. error ±0.2°C @ 10...60°C; 0.4°C @ -30°C; 0.7°C @ 120°C); humidity measuring range: 0...100% RH (typ. error ±1.8% RH; 20...80% @ 25°C |
| 입력 유형 | universal |
| 입력 범위 | 0/4...20 mA 0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV 0/1...5V, 0/2...10V Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C |
| 출력 유형 | depends on configuration: electronic relay NO, 24V AC/35V DC, max. 200 mA 0/4...20 mA: active current, operating range 0...24 mA max., load resistance 700 Ω max., resolution 13 bit 4...20 mA: passive current, isolated, operating range 2,8...24 mA max., load resistance 600 Ω@24VDC, resolution 13 bit 0/1...5V, 0/2...10V: active voltage, operating range 0...11V max., load resistance min. 2000 Ω, resolution 13 bit |
| 전원 공급 | 11...36V DC 16...36V DC (0...10V out.) |
| 표시 | no display LCD, 128 x 64 pixels, graphic, with backlight |
| 통신 인터페이스 | RS-485 / Modbus RTU |
| 전송 매개변수 | 1200...115200 bit/s, 8N1 i 8N2, bez kontroli parzystości |
| 작동 온도 | -30...+80°C, case with electronics |
| 보호 등급 | IP 65 IP 67 |
| 케이스 재질 | polycarbonate ASA LURAN |
| 마운팅 | wall |
| 케이스 치수 | 120 x 90 x 50 mm |
