각 스트레인 게이지는 온도, 피로, 스트레인의 양 및 측정 환경의 측면에서 한계가 있습니다. 스트레인 게이지를 사용하기 전에 이러한 제한 사항들을 검토해야합니다.

크랙 게이지 (FAC series)

크랙 게이지 (FAC series)

FAC 시리즈 균열 감지 게이지는 기계, 선박, 항공기 및 자동차에서 금속 피로로 인해 발생하는 균열의 길이와 전파 속도를 측정하도록 설계되었습니다. 크랙이 발생했거나 발생할 것으로 예상되는 곳에 게이지를 미리 부착한다. 크랙이 진행됨에 따라 격자선이 하나씩 분리되고 출력 값이 변경됩니다. 전용 어댑터 CGA-120B와 함께 사용하십시오.
  • 상세 설명
Applicable specimenMetal, Concrete
Operational temperature(℃)-30 to +80℃
Temperature compensation range(℃)-
Applicable adhesiveCN, RP-2
BackingSpecial plastics
ElementCu-Ni
Strain limit-
Fatigue life at room temperature-

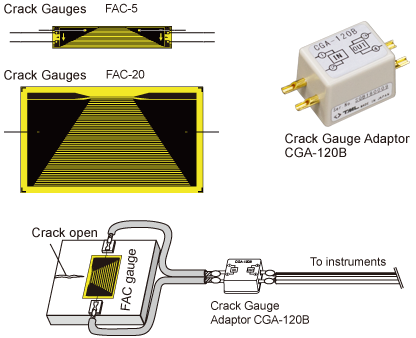

  • CRACK LENGTH AND PROPAGATION MEASUREMENT

    img_fac_02
    TypeMeasuring
    range
    (mm)    		Backing
    length
    (mm)    		Backing
    width
    (mm)    		Gauge
    resistance
    (Ω)     		Grid
    interval
    (mm)    		Number
    of grid
    FAC-54.528510.146
    FAC-2020432510.541

    Each package contains 10 gauges.

    TypeNumber of channelsOperational temperatureDimensionWeight
    CGA-120B1-30 to +80℃
    (except condensation)    		20(W) x 15(H) x 15(D)mm
    (except projections)    		Approx.5ｇ
