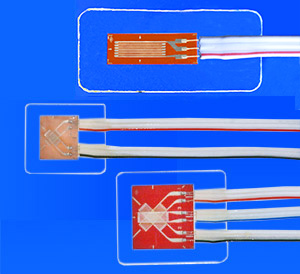

WF 시리즈 (방수 스트레인 게이지)
비닐 리드선이 미리 부착되어 있고 전체가 에폭시 수지로 코팅된 WF 시리즈 방수 형 스트레인 게이지입니다. 코팅은 투명하고 유연하여 게이지를 쉽게 설치할 수 있습니다.
- 상세 설명
| Applicable specimen | Metal, Glass, Ceramics |
|---|---|
| Operational temperature(℃) | 0 to +80℃ |
| Temperature compensation range(℃) | +10 to +80℃ |
| Applicable adhesive | CN, P-2 |
| Backing | Epoxy |
| Element | Cu-Ni |
| Strain limit | 3% (30000 x 10-6 strain) |
| Fatigue life at room temperature | 3 x 104 (±1500 x 10-6 strain) |
Single-element (G.F. 2.1 approx.)
0.08mm2 integral vinyl leadwire Total leadwire resistance per meter : 0.44Ω
90° 2-element Rosette Stacked type(G.F. 2.1 approx.)
0.08mm2 integral vinyl leadwire Total leadwire resistance per meter : 0.44Ω
45°/90°3-element Rosette Stacked type (G.F. 2.1 approx.)
0.08mm2 integral vinyl leadwire Total leadwire resistance per meter : 0.44Ω
