Q.core란?

Q.core는 테스트 및 측정, 자산 모니터링 및 AI 애플리케이션을 위한 고성능 스트리밍 데이터 아키텍처를 향한 Gantner의 신제품 혁신입니다. 스트리밍 데이터 아키텍처는 여러 소스의 광범위한 데이터를 처리하도록 구축된 소프트웨어 구성 요소의 프레임워크입니다. 기존의 데이터 수집 솔루션은 데이터를 일괄적으로 처리하는 데 중점을 두지만 스트리밍 데이터 아키텍처는 데이터가 생성되는 즉시 데이터를 사용합니다.
Q.core_102_V
Q.core_102_H

Gantner Instruments의 Q.core 알아보기

큐코어

Q.core는 무엇을 하나요?

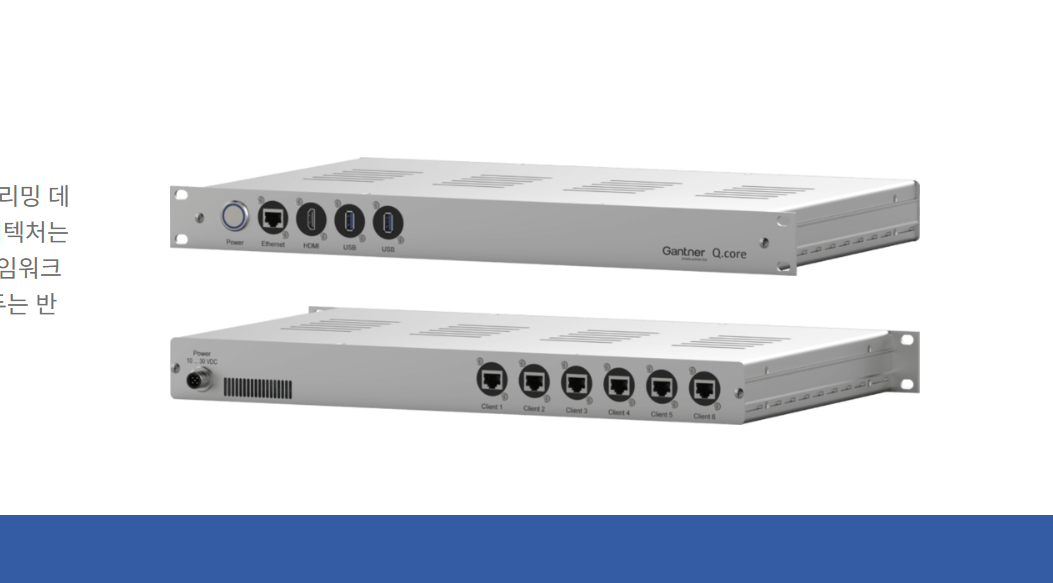

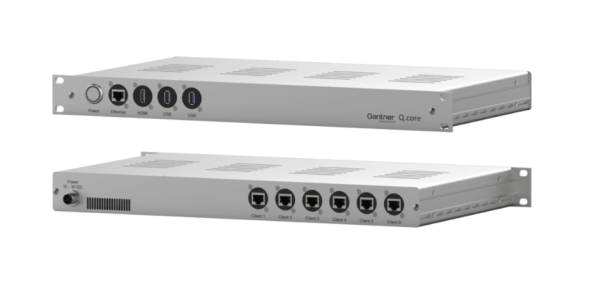

Q.core는 분산형 Q.station X 컨트롤러(게시자)를 연결하기 위한 6개의 이더넷 포트, 데이터 클라이언트(가입자)를 위한 1개의 업링크 포트, 2개의 USB 포트, HDMI(옵션) 및 1TB를 갖춘 고성능 데이터 수집 컨트롤러입니다. 내부 SDD - 19인치 랙 장착 공간의 1U(1.75”)에 모두 들어 있습니다.

Q.core를 사용한 스트림 처리는 다른 데이터 수집 플랫폼과 달리 다음과 같은 몇 가지 이점을 제공합니다.


  • 손쉬운 데이터 확장성 – Q.core는 수천 개의 센서의 다중 주파수 데이터를 하나의 동기화된 스트림으로 병합하여 복잡한 데이터 엔지니어링 프로젝트의 필요성을 제거하는 확장 가능한 데이터 백엔드입니다.
  • 다중 소스 데이터 분석 – 예를 들어 추세를 찾는 것과 같이 시간 경과에 따른 패턴을 감지하려면 데이터를 지속적으로 처리하고 분석해야 합니다. Q.core를 사용하면 여러 Q.station에서 동시에 스트리밍되는 대량의 측정 데이터 및 산술 채널을 온라인으로 평가할 수 있습니다.
  • 원격 데이터 모니터링 – Q.core의 온라인 대시보드 기능을 사용하면 측정 데이터를 모니터링하기 위해 데이터 수집 시스템 근처에 있을 필요가 없습니다. 내장된 웹 서버를 사용하면 대시보드에 쉽게 액세스하고 엔지니어 팀 또는 고객과 대시보드를 공유할 수도 있습니다.
  • 여러 사용 사례에 대한 유연성 및 지원 – Q.core는 여러 파일 형식 지원(UDBF, DAT, FAMOS, MATFile 등) 및 산업용 이더넷 프로토콜을 통한 감독 시스템과의 상호 운용성을 통해 측정 데이터의 접근성을 개선하기 위한 협업 솔루션입니다. Modbus TCP/IP, OPC UA, DDS) 또는 맞춤형 프로토콜 플러그인.
  • 독립형 데이터 수집 – Q.core는 중요한 데이터 수집 작업을 위해 Windows PC에 의존하지 않고 내부 SSD 또는 옵션인 USB 외장 하드 드라이브에 내장된 데이터 스토리지를 지원합니다. 원하는 경우 Q.core는 회사 네트워크와 완전히 분리되어 실행되어 사이버 보안 위협을 줄일 수 있습니다.
  • 원격 서비스로 GI.cloud에 쉽게 통합
큐코어

Q.core는 어디에 사용되나요?

유럽 ​​전역의 여러 화력 발전소 자산 모니터링

각 사이트에는 연중무휴 실시간 자산 모니터링 및 예방적 유지보수를 위한 1Hz 데이터 해상도의 6000개 이상의 매개변수가 있습니다. 인터페이스는 Modbus TCP 및 OPC-UA입니다. JupyterLab 환경은 온라인 데이터 보강, 머신 러닝 및 즉시 자동 보고를 가능하게 합니다.

다중 Therm 모니터링
핵융합 원자로 구조 상태 모니터링(SHM) 시스템

핵융합 원자로 구조 상태 모니터링(SHM) 시스템

일본에서 제작된 JT-60SA 실험용 핵융합로는 채널 수가 많은 구조적 상태 모니터링 시스템을 사용합니다. 시스템은 10kHz의 샘플링 속도로 토로이달 필드 코일에 장착된 288개의 스트레인 게이지를 지속적으로 기록합니다. Q.core는 이 미션 크리티컬 모니터링 애플리케이션을 위한 고가용성 측정 데이터와 함께 고대역폭 데이터 스트림 처리를 제공합니다.

로켓 엔진 테스트

혼합 신호, 다중 채널 데이터 수집을 위한 중앙 데이터 스트림 프로세서: Q.core는 다중 주파수 측정 데이터를 단일 파일 데이터 저장을 위한 하나의 동기화된 스트림으로 병합하고 감독 명령 및 비상 정지 시스템에 대한 인터페이스를 제공합니다.

실물 크기의 항공기 구조 테스트

실물 크기의 항공기 구조 테스트

Windows PC 없이 안정적인 다중 채널 데이터 처리: Q.core는 다중 사이트 원격 데이터 모니터링 기능을 갖춘 수천 개의 스트레인 게이지 센서의 데이터를 처리하기 위한 확장 가능한 데이터 백엔드를 제공합니다. 표준 또는 맞춤형 프로토콜을 통한 테스트 및 측정 시스템 간의 안전하고 신뢰할 수 있는 상호 운용성은 테스트 데이터를 직접 처리, 분석 및 보고하는 데 필수적입니다.

풍동 테스트

최신 풍동 테스트에는 최대 200 kS/s의 샘플링 속도와 결합된 풍동의 센서 수로 인해 데이터 처리량이 높은 데이터 수집 시스템이 필요합니다. Q.core 백엔드는 풍동 운영자에게 변화하는 테스트 요구 사항에 편리하게 적응하는 저속 및 고속 측정을 위한 유연하고 확장 가능한 데이터 백엔드 솔루션을 제공합니다.

풍동 테스트

수력 발전소: 수명 추적, 모니터링 및 저장 최적화

유틸리티는 그리드 안정화를 위한 동적 1차 및 2차 예비 가용성이 있는 제품으로 제공되는 ~ 10%의 에너지 비축량을 제공해야 합니다. 25개의 젠셋과 1Hz 데이터 해상도, 100km 거리에서 1ms의 동기화를 통해 이 데이터는 수력 자산을 모니터링, 관리 및 제어하는 ​​데 사용됩니다. 파트너는 원격 액세스도 가능합니다.

Q.station X가 궁금하다면?

Q.station X는 Q.series XL 모듈과 결합되어 필요에 따라 맞춤형 Localbus DAQ 시스템을 형성합니다. Q.station X는 안정적인 24/7 작동을 위해 최대 64개의 I/O 모듈을 연결합니다. Q.core는 분산형 Q.station X 컨트롤러를 연결하기 위한 6개의 이더넷 포트가 있는 고성능 데이터 수집 컨트롤러입니다.

확장성, 성능, 추가 인터페이스, 추가 내부 스토리지, PLC 프로그래밍 가능성 및 물리적 크기가 다른 다양한 Q.station X 컨트롤러 중에서 선택하십시오.


Q.core를 선택해야 하는 이유는 무엇입니까?

데이터 스트림 병합

데이터 스트림 병합

• 분산된 Q.station 컨트롤러에서 데이터 스트림의 사용자 구성 가능한 병합

• 저속 및 고속 측정 데이터의 동기화된 병합

• 외부 데이터 스트림 병합

고대역폭 DAQ 컨트롤러

• 최대 6개의 Q.station 컨트롤러에서 최대 10,000개의 측정 변수가 있는 혼합 신호, 다중 채널 애플리케이션을 위한 강력한 컨트롤러

• 매우 높은 데이터 속도(예: 100kHz의 96개 채널)

• 최대 100MB/s의 대역폭

신뢰할 수 있는 운영 체제

• Linux 기반 플랫폼으로 인한 동급 최고의 데이터 처리 안정성

• 손쉬운 엔터프라이즈 네트워크 통합

• 독립적인 아키텍처 – PC나 Windows 의존성 없음

• 다중 위젯, 사용자 관리 및 데이터 내보내기 센터를 통한 웹 브라우저 기반 데이터 시각화

연결성

• OPC UA, Modbus TCP/IP 및 맞춤형 플러그인 Rainflow 등을 통한 고객의 플랫폼 및 데이터 액세스에 대한 빠른 통합을 위해 설계된 API.
