소형 무선 진동 기록기 (Tiny- Wireless Vibration Recorder)
- 상세 설명
무선 진동 센서 : 작은 진동 기록기
설명
시장에서 가장 작은 진동 레코더
- TINY는 3축 충격 및 진동 기록기입니다.
- 진동 진단에 매우 실용적이며, 전체 대역폭 신호를 최소 6시간 이상 측정할 수 있습니다.
- USB 포트, 무료 소프트웨어 Recovib.Suite 또는 무료 전용 앱을 통해 쉽게 설정하면 빠르게 무선 설치가 가능합니다.
- 이 방식은 측정 수행 시 상당한 시간 절약을 제공합니다.
- 이 센서는 여러 센서를 동기화(1ms) 방식으로 동시에 사용할 수 있는 유일한 진동 및 충격 기록기 유형으로, 교량이나 보행로와 같은 대형 구조물에 대한 모달 분석과 작동 편향 형태 분석을 수행할 수 있게 합니다.

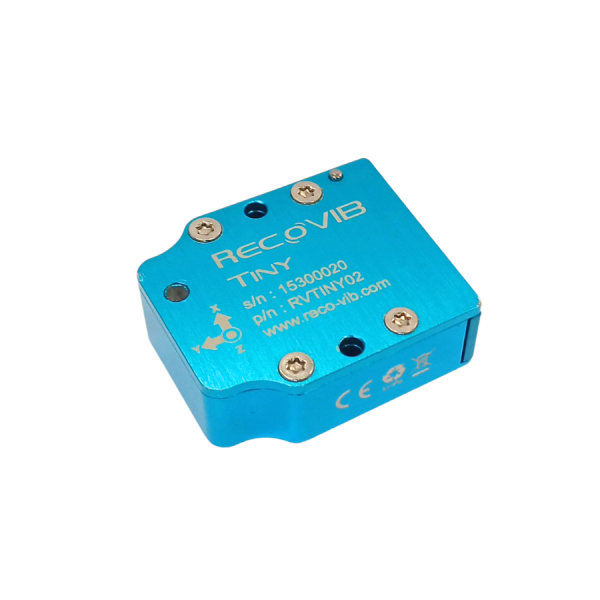

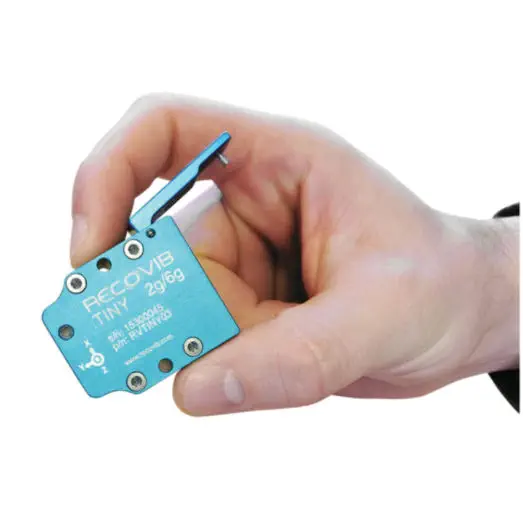

- RECOVIB Tiny는 시장에서 가장 작고 견고한 녹음기(39.6 x 33.4 x 14 mm)로, 극한 조건에서도 기록을 수행할 수 있습니다.
- Recovib.Suite 소프트웨어는 여러 그래프 디스플레이를 통해 필터링과 단위(가속도, 변위, 속도)를 통해 기록된 값을 관리하는 다양한 가능성을 제공합니다.
어떻게 작동하나요?
TINY는 측정값을 통신, 와이파이, 케이블 없이 저장하는 진동 기록기입니다.
장점
- 시간 절약이 됩니다(케이블 설치가 필요 없슴).
- 케이블 가격을 절약해 줍니다
- 분리 가능하다
일반적인 용도
- "빠르고 대충" 진동 모니터링 및 진단
- 원격 진동 진단/컨설팅
- 회전 부품의 진동 측정
- 진동 모달 분석
- 기계 공구 – 자동차 – 항공 – 철도 – 산업 등 다양한 분야 ...
- 구조 분석 및 건강 모니터링
- 교통 및 운송 부문
특징
- 직류에서 250Hz 사이의 유용한 대역폭
- 측정 범위는 2/6G(동일 센서)± 15G, 또는 200G± ±입니다.
- 초당 채널당 1024개의 가속 값 기록
- 낮은 노이즈
- 2GB 저장 공간
- 작동 범위는 -10°C에서 +50°C입니다.
- 컴팩트하고 견고한 설계
- IP65, 먼지와 튀는 물로부터 보호됨
측정 범위
- TINY는 2/6G, ± 15G, 200G±± 다양한 측정 범위를 제공합니다.
- 채널당 초당 1024개의 가속도(충격 및 진동)를 기록할 수 있습니다.
응용 분야
- TINY 센서는 배선 없이 진동 측정을 가능하게 해주며, 이는 일회성 측정으로는 매우 번거롭고 장거리 측정 시 비용이 매우 큰 경우의 응용에서 사용될 수있습니다.
TINY Vibration Recorder
- TINY 진동 기록기는 USB로 PC에 연결되어 있습니다. 제공된 소프트웨어는 PC와의 시간 동기화, 측정 범위 선택, 측정 간격 프로그래밍을 지원합니다.
- 센서가 PC에서 분리되고 미리 설정된 측정 시작 시간이 되면 TINY 진동 기록기가 자율적으로 진동 값을 측정하고 저장하기 시작합니다.
- 미리 설정된 정지 시간이 되면 TINY 진동 기록기는 PC에 다시 연결될 때까지 절전 모드로 전환됩니다.
- TINY 진동 기록기는 PC에 의해 외부 저장 장치로 인식됩니다. 제공된 소프트웨어 덕분에, 사용자 선호도에 따라 하나 이상의 센서 측정값을 컴팩트 이진 형식으로
변환할 수 있습니다(텍스트, csv, MATLAB™, LabVIEW™ 형식).
자주 묻는 질문
Tiny로 충격이나 낙하 충격을 측정할 수 있나요?
작은 200g 정도의 기록기(또는 쇼크 종류에 따라 15g도 포함)가 이런 용도에 적합하며, 이미 여러 사례를 겪었습니다.
하지만 대역폭(0-250Hz) 때문에 4ms 미만일 경우 충격을 감지할 수 없으며, 그렇지 않으면 저역 통과 필터가 250Hz에서 충격을 낮출 수 있다는 점을 고려해야 합니다.
4ms < 충격 현상의 경우, 유선 가속도계(더 높은 대역폭)를 사용하는 또 다른 방법이 있지만, 구현이 더 복잡합니다(유선 DAQ의 필요성).
최대 녹화 시간은 얼마인가요?
배터리가 가득 찼을 때 최대 녹화 시간은 최소 6시간이 됩니다.
이 제한은 실제로 SD 메모리 카드가 아니라 배터리 문제에서 비롯된 것입니다.
또한 Tiny가 프로그래밍되면 이미 배터리 소모가 발생해 측정 시간과 거의 같아 녹화 시간을 줄일 수 있다는 점도 고려해야 합니다.
녹화 시간을 연장할 수 있을까요?
- 경우에 따라 녹화 시간을 늘릴 수도 있습니다. 이는 특정 버전의 Tiny를 사용하고 병렬로 또 다른 배터리를 추가하는 것을 포함합니다. 이 기록기는 녹음 주파수에 따라 하드코드 녹음 시간도 갖게 됩니다:
- 1024Hz 샘플링 주파수와 250Hz 대역폭에서 48시간
- 512Hz 샘플링 주파수와 125Hz 대역폭에서 96시간
- 전체 48시간(또는 96시간) 다운로드에 약 2시간이 걸릴 수 있다는 점을 유의해 주세요.
회전 속도를 측정할 수 있나요?
- 타이니 자이로를 개발함으로써 타이니에 자이로스코프를 추가했습니다.
- 이 센서는 X축과 Z축 두 축의 진동과 Y축을 대체하는 속도를 제공합니다.
- 두 버전 모두 Recovib Suite 소프트웨어에서 Recovib Tiny를 사용합니다.
- 자이로 부분의 경우 실제 단위는 [tr/min]이지만, Recovib 뷰어에 표시되는 단위는 [m/s²] 단위라는 점을 참고하세요. 현재로서는 다른 유닛으로 다른 그래픽 축을 만들 가능성이 없습니다.
대역폭을 늘릴 수 있을까요?
- 현재 Tiny의 대역폭은 DC 250Hz로 제한되어 있습니다.
- 이는 1KHz까지 대역폭 또는 직류를 제안하여 센서가 기계의 ISO2954 표준에 부응할 수 있게 합니다.
여러 개의 Tiny를 함께 사용하여 모달 형태 분석이나 운영 변형을 할 수 있을까요?
- 네, 그렇게 하려면 컴퓨터의 시계를 사용하는 Recovib_Suite 무료 소프트웨어로 여러 센서를 동시에 프로그래밍할 수 있습니다.
- 이렇게 하면 모든 레코더가 같은 MS 내에서 동기화됩니다.
철도 응용에서 보기의 측정에 미세한 것을 사용할 수 있을까요?
- 네, Tiny 들이 운영되는 여러 시설에 사용되고 있습니다.
- +/-15g 및 +/-200g 모델은 충격도 측정할 수 있기 때문에 주로 사용됩니다.
- 이들은 혹독한 조건에서도 작동할 수 있으며, 배선 없이도 신속하게 설치할 수 있다는 장점을 제공합니다.
- 이렇게 하면 모든 레코더가 같은 MS 내에서 동기화됩니다.
Tiny의 해상도(비트 단위)는 얼마인가요?
가속도계가 제공하는 아날로그 신호는 12비트 ADC(아날로그-디지털 변환기)를 통해 4096Hz로 샘플링됩니다.
이로 인해 다음과 같은 결의가 나옵니다:
- Tiny 2g : 1,221 mg/bit
- Tiny 6g : 3,662 mg/bit
- Tiny 15g : 14,134 mg/bit
- Tiny 200g : 67,139 mg/bit
하지만 디지털 필터링(4096Hz에서 250Hz 컷오프 주파수로 진행됨)과 다운샘플링(1024Hz까지) 덕분에 1비트의 해상도를 '개선'할 수 있습니다.
이 수치들은 일반적인 값이며 가속도계마다 다를 수 있습니다.
이들은 혹독한 조건에서도 작동할 수 있으며, 배선 없이도 신속하게 설치할 수 있다는 장점을 제공합니다.
이렇게 하면 모든 레코더가 같은 MS 내에서 동기화됩니다.
